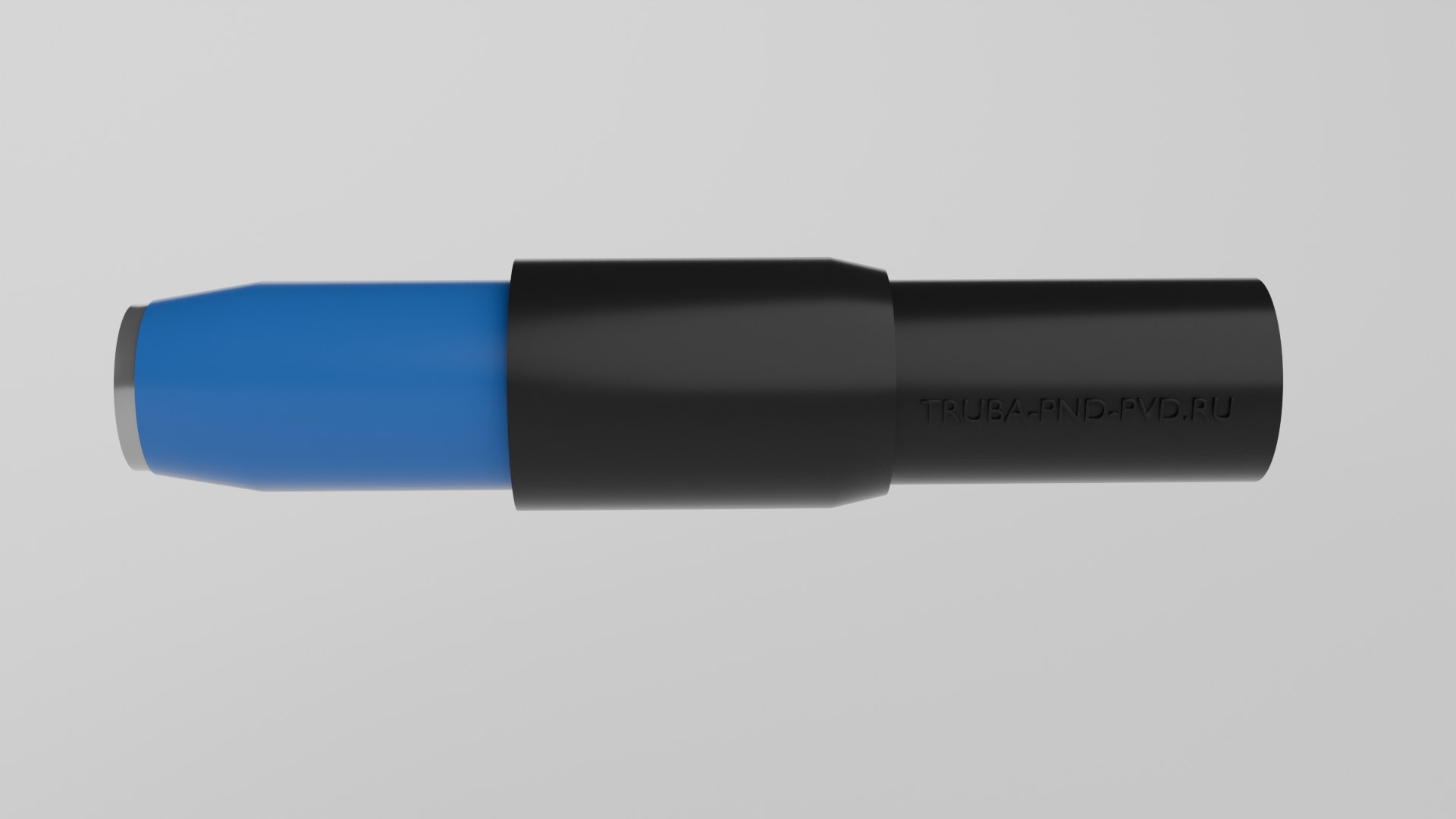

Прокладка трубопроводной магистрали или соединение труб с оборудованием из отличающихся материалов часто вызывает затруднения. Одна из новейших технологий, призванных решить данную проблему — неразъемное соединение полиэтилен сталь с покрытием. Такой способ обеспечивает герметичность и продолжительный эксплуатационный ресурс участков системы. Для монтажа используют серийно изготавливаемые фитинги с диаметром от 16 до 1200 мм. Типовая конструкционная схема включает металлическую и полиэтиленовую трубу, которая усиливается муфтой.
Из трубного проката с определенной маркой стали и техническими характеристиками делают стальную трубу. В свою очередь сегмент ПНД выполняет переход на новые элементы трубопровода. При этом применяются технологии герметичной фиксации труб между собой. Внешняя муфта придаёт изделию надежность и необходимую жесткость: в местах стыка она сохраняет целостность конструкции. Дополнительно к этому на металлическую трубу наносят внешнее и внутреннее покрытия.
Переход неразъемный ПЭ сталь относится к неразборному виду деталей и используется в качестве готового конструкционного элемента в местах контакта стального сегмента с полимерным.
Основные виды переходов неразъемных соединений ПЭ сталь с покрытием.
Серийное производство соединения неразъемного ПЭ100 с покрытием осуществляется по установленным размерным параметрам. В техническом описании каждого изделия указывается диаметр полиэтиленовой и стальной трубы, а также общая длина.

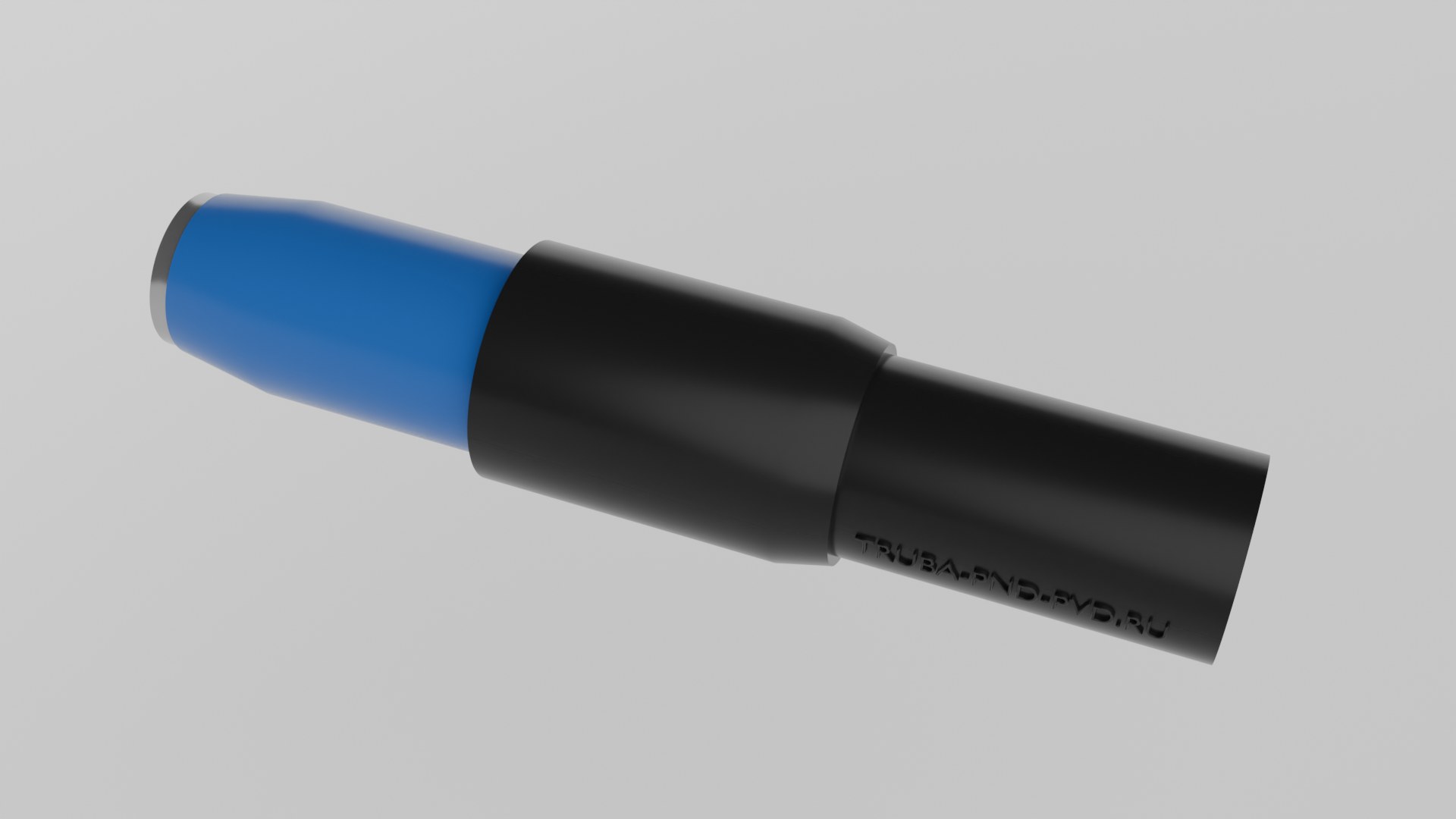

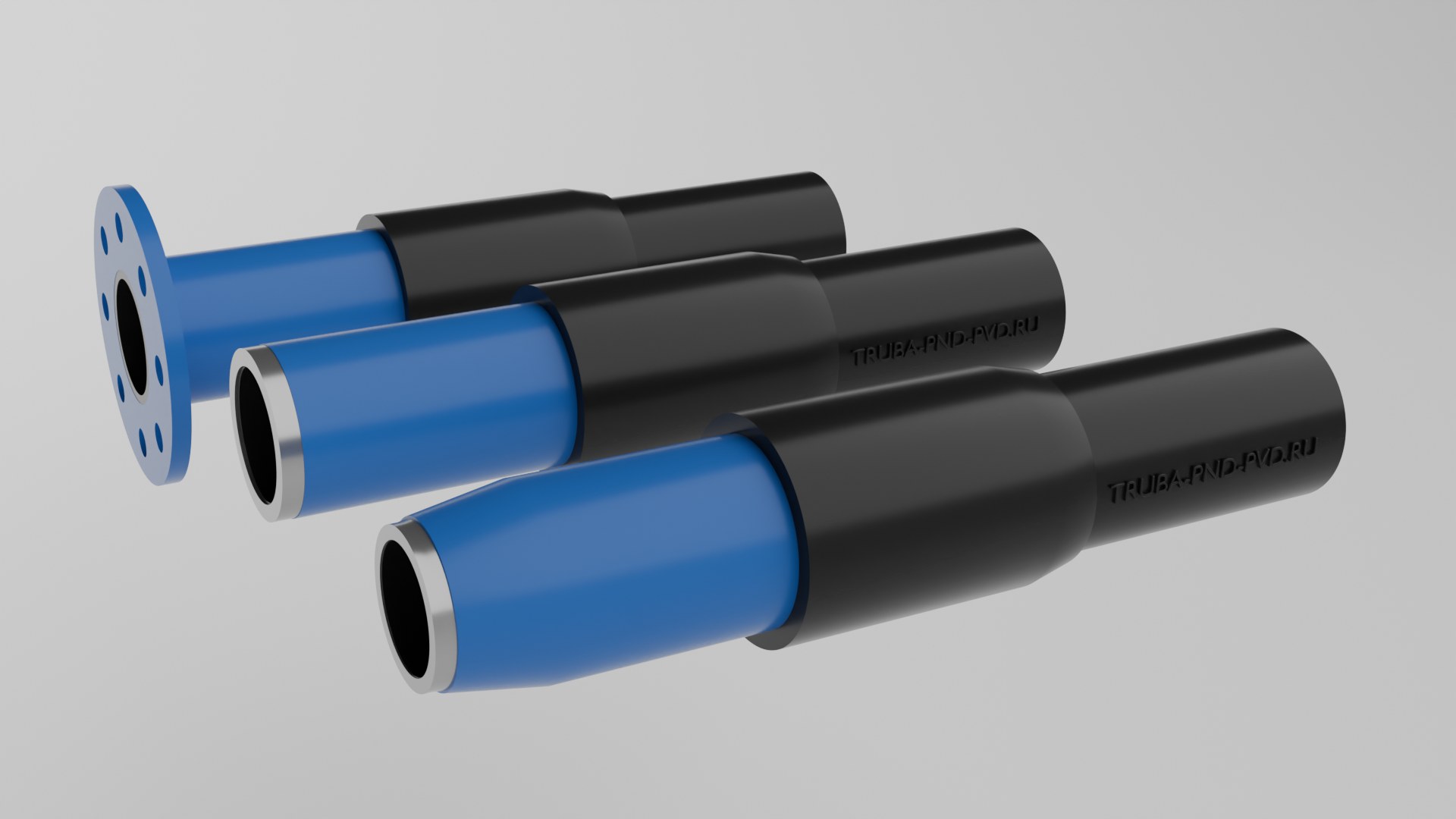

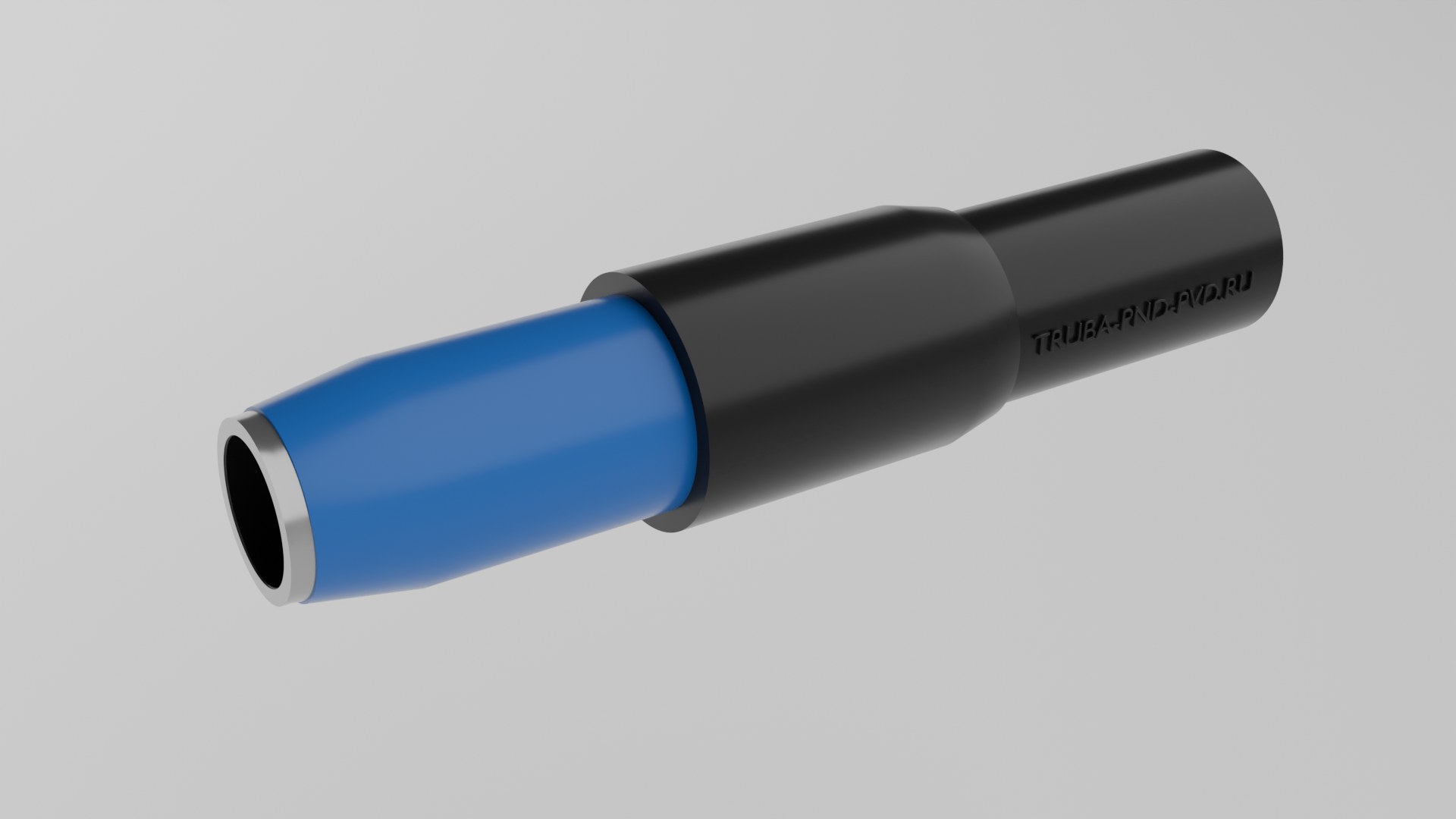

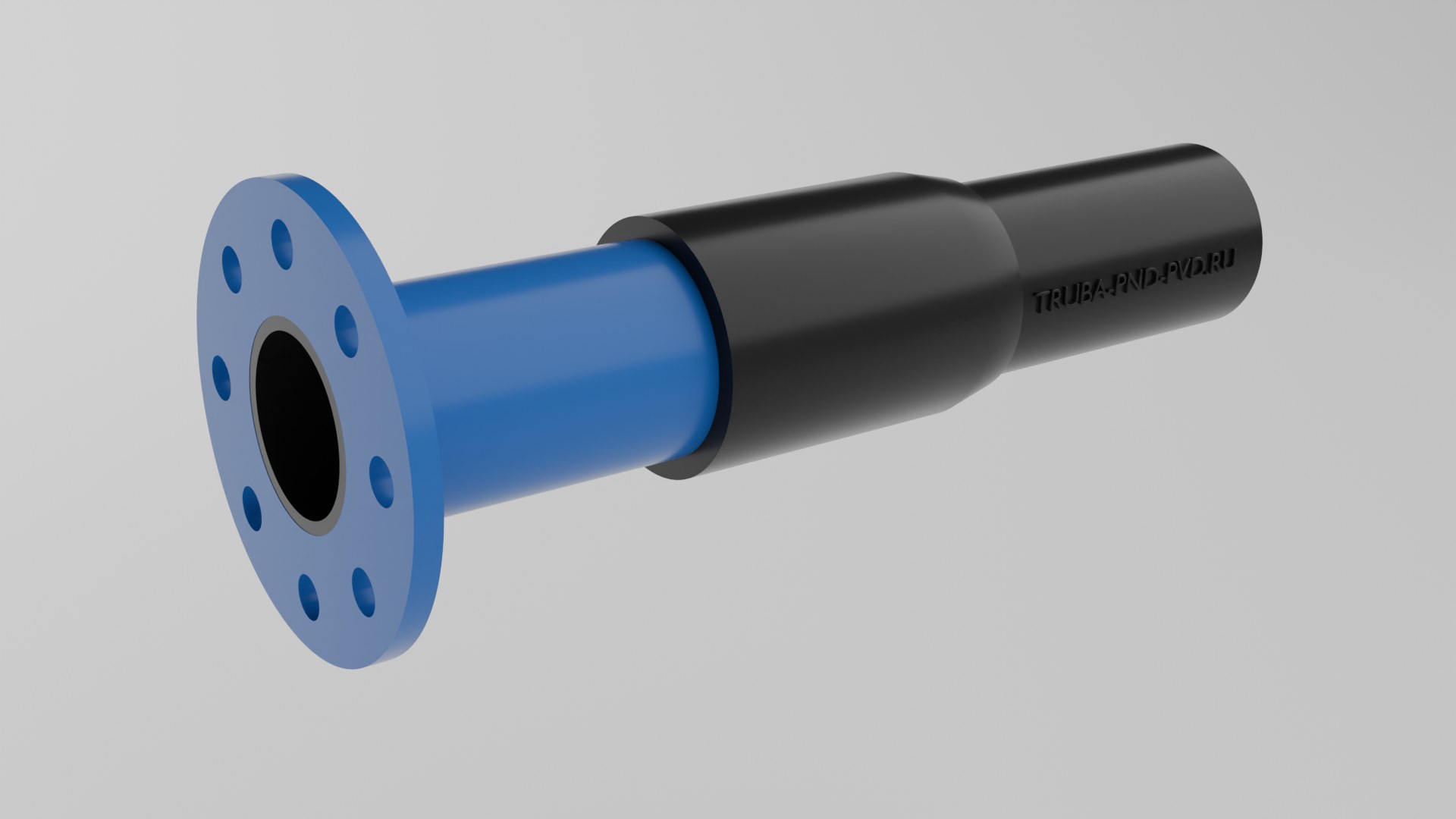

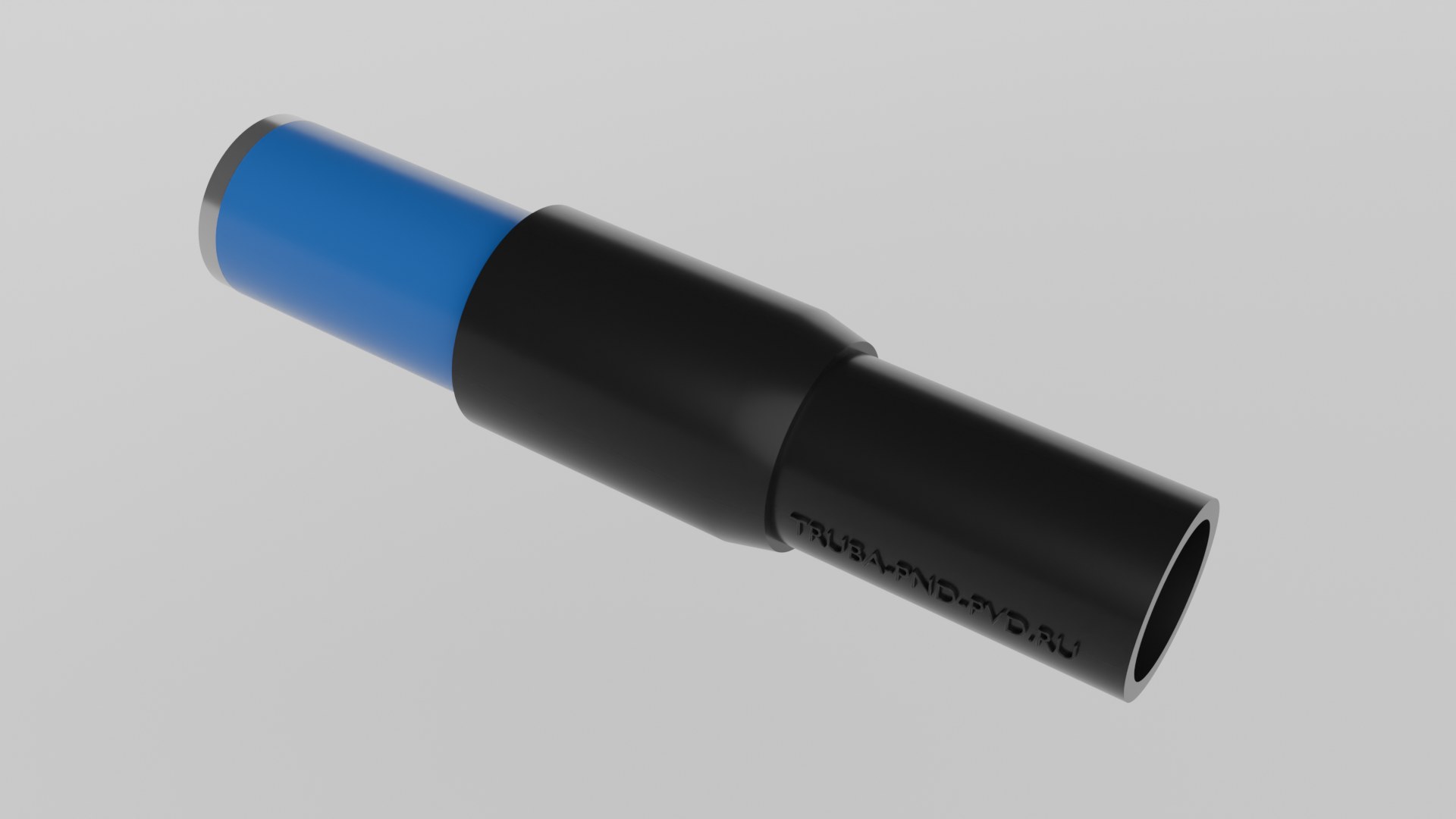

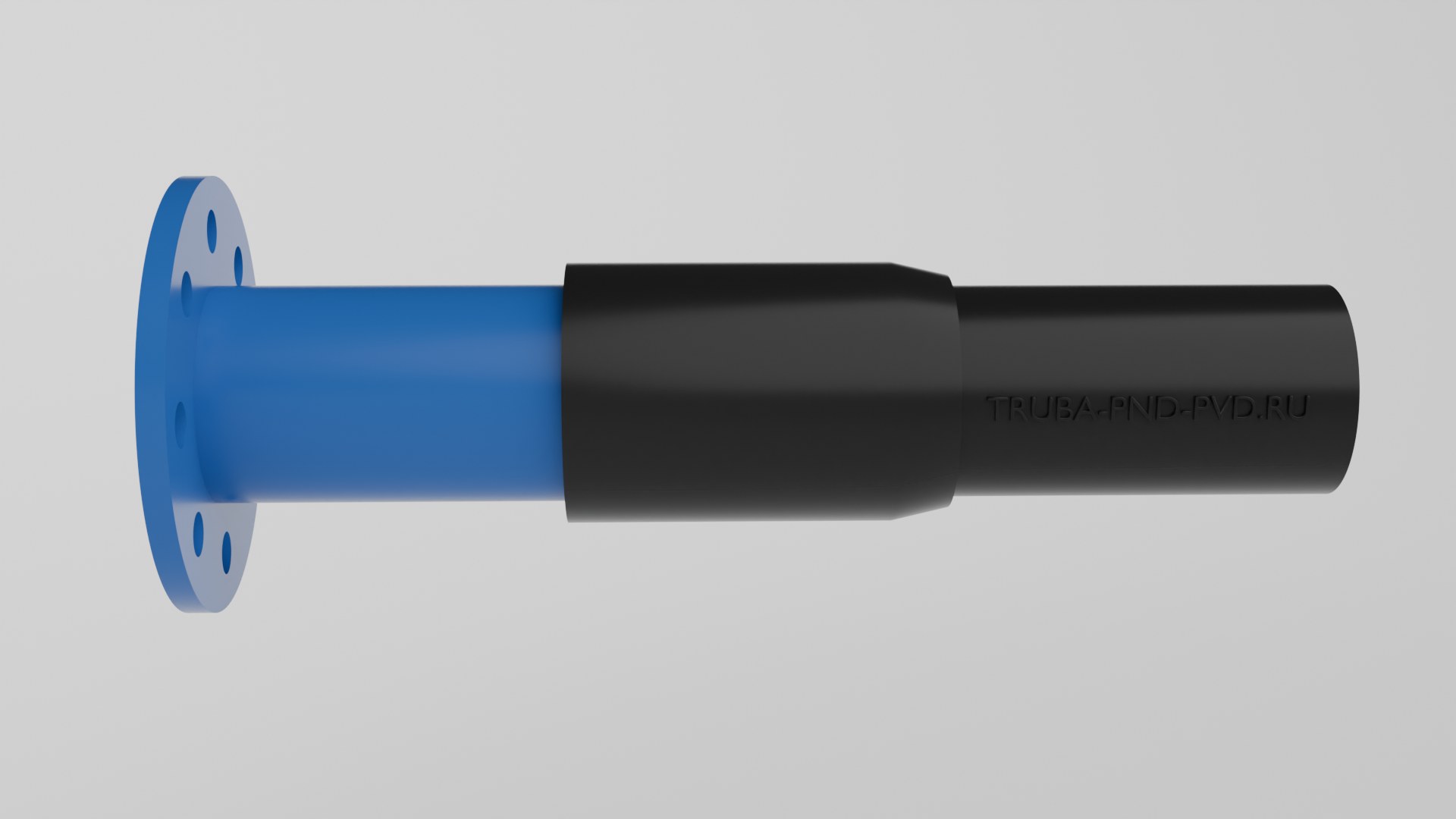

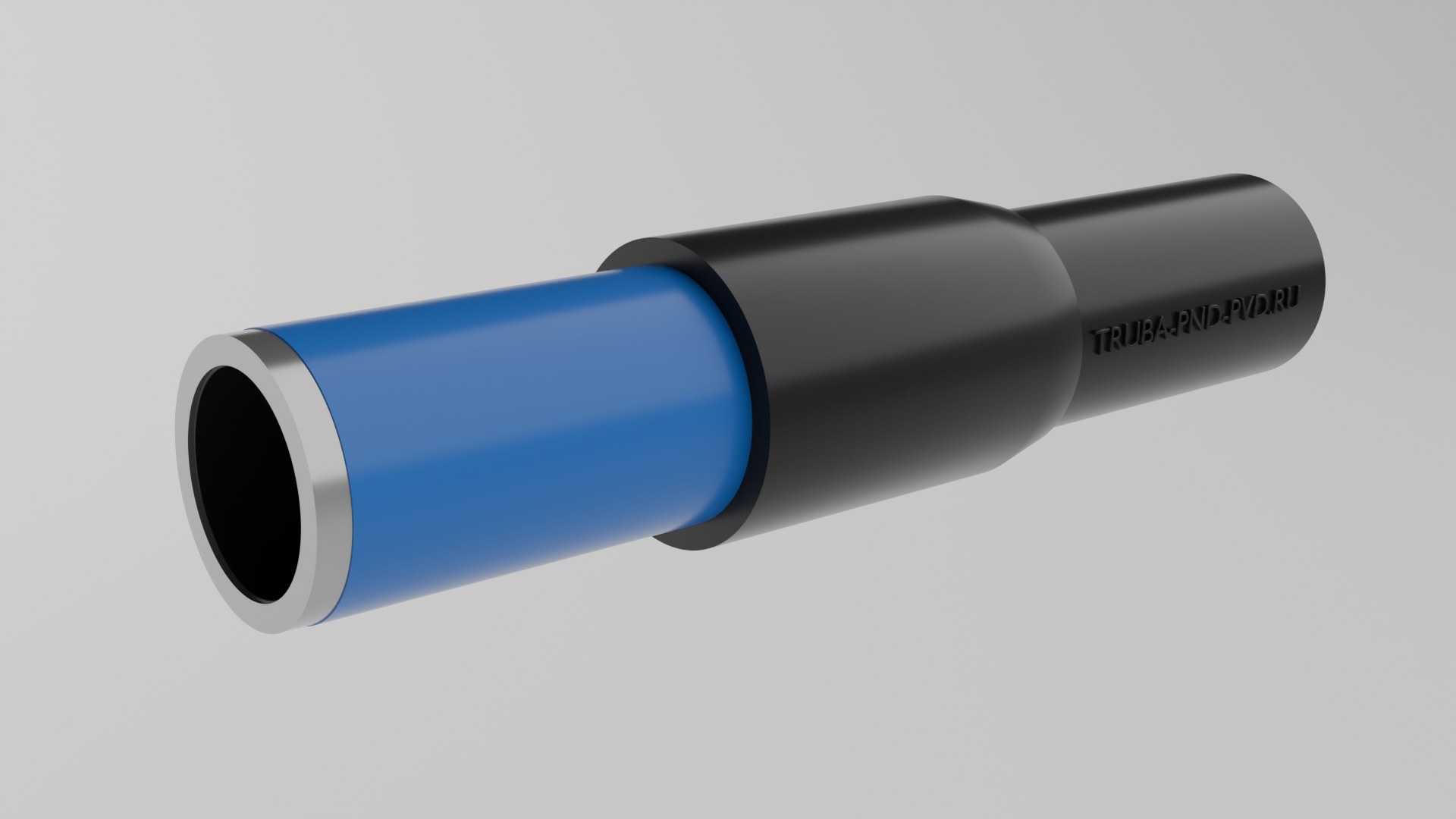

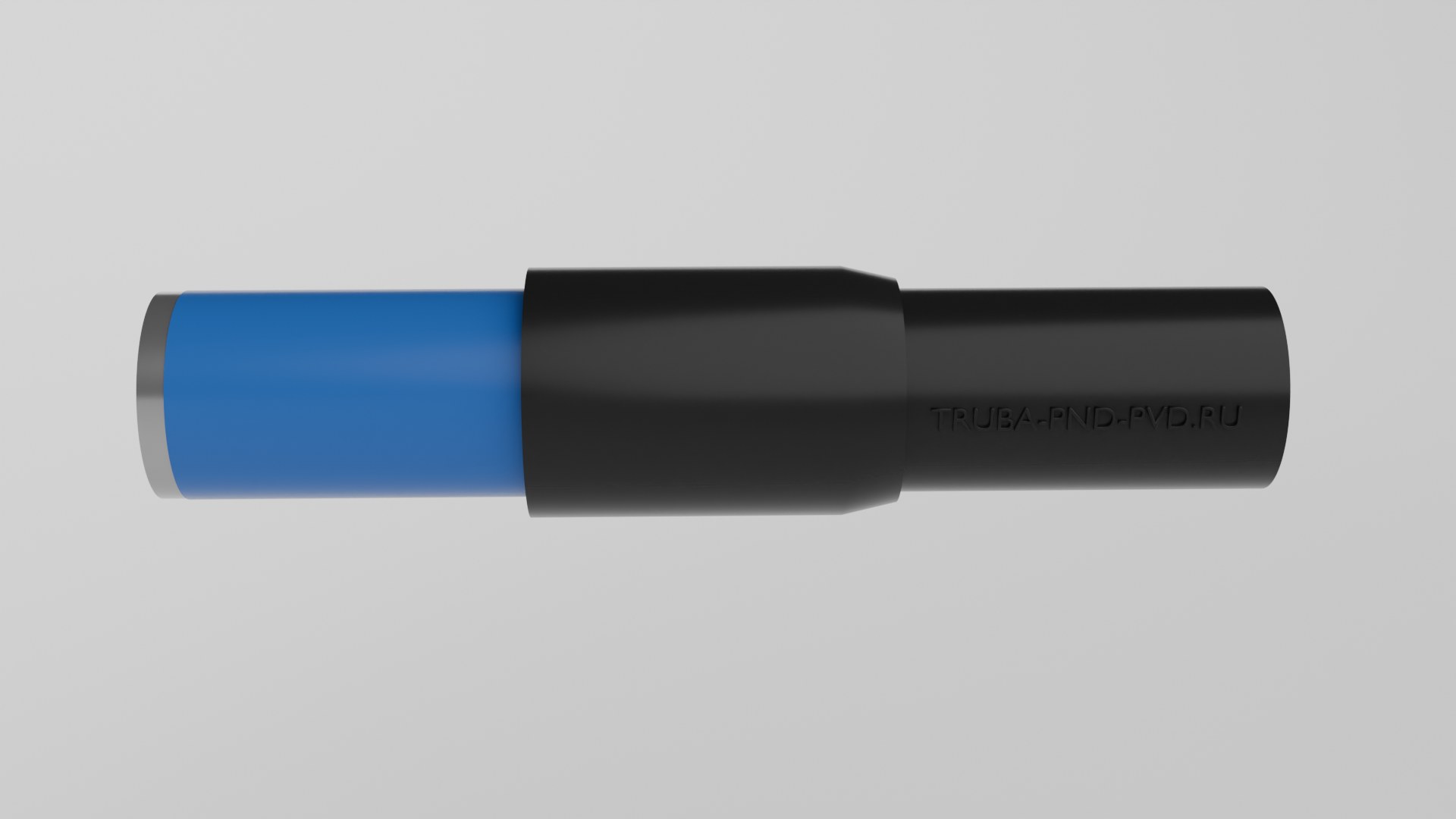

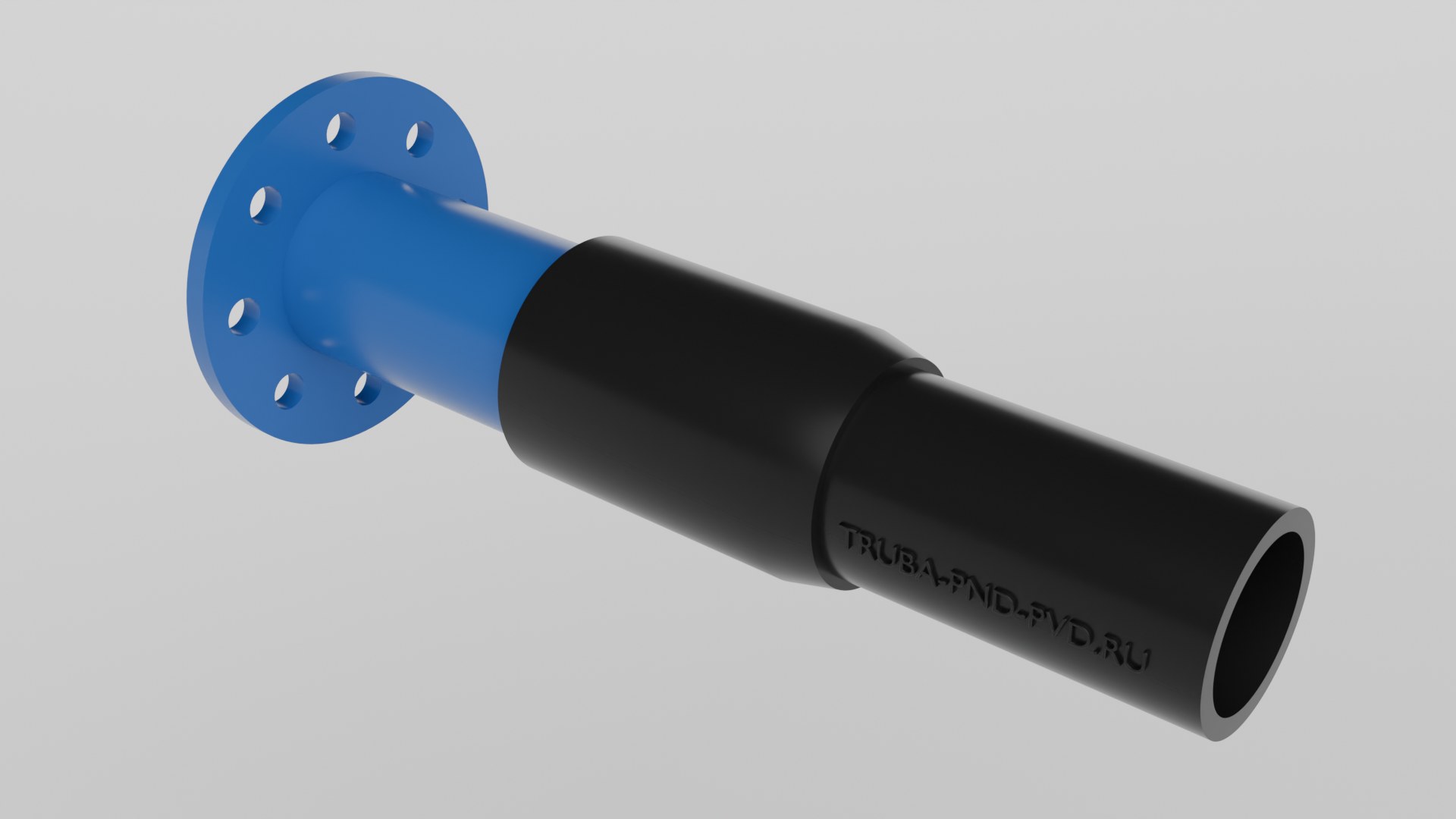

Для изделий, применяемых в обустройстве магистралей, работающих под высоким внутренним давлением, применяется международный показатель SDR — коэффициент, определяющий соотношение толщины стенки к наружному диаметру. Он позволяет проводить инженерные расчеты на максимально допустимое давление и вид перекачиваемого рабочего тела. По основным видам неразъемные соединения ПЭ-сталь делятся на фланцевые, прямые и переходные: тип контакта подбирают в зависимости от текущих задач. Их примеры можно посмотреть на приведённых изображениях.
Отметим общепринятые стандарты и аббревиатуры, применяемые в инженерно-технических справочниках. Например, для газовых рабочих тел оптимальным считается SDR11 и давление до 10 Бар. В водопроводных магистралях часто эксплуатируют SDR17 с давлением до 16 Бар. Проверка на соответствие указанным в описании параметрам проводится на испытательных стендах предприятия, а сертификация осуществляется в независимых аккредитованных лабораториях.
Технология изготовления неразъемных соединений полиэтилен-сталь.
В качестве сырья используют заготовки из стальных и полиэтиленовых труб. Изготовление неразъемного муфтового соединения выполняется на высокотехнологичном автоматизированном оборудовании в несколько этапов.
Сначала делают нарезку заготовок по длине с проверкой качества, в которой применяют станки, исключающие потерю структурных характеристик материала по линии реза в результате нагрева. Затем осуществляют равномерный нагрев одного конца ПЭ трубы до пластичного состояния и выполняют формирование расширительного раструба. Нагрев установочного конца стальной трубы нужен для качественной вставки в раструб с герметичной фиксацией двух деталей между собой.
С учётом отечественных стандартов, НСПС с покрытием, используемые для газовых трубопроводов с давлением рабочего тела от 6 Бар, должны иметь дополнительную обжимную муфту. Она изготавливается из полиэтилена и устанавливается снаружи на место стыка. Монтаж проводится методом:
- Холодной сборки труб с диаметром от 20 до 40 мм.
- Предварительного разогрева самой муфты.
- Использования специального клеевого состава.
Такая фиксация обеспечивает надёжность и герметичность детали. Переходный фитинг компенсирует разницу температурных коэффициентов расширения стали и полиэтилена. Прошедшие проверку НСПС переходы ПЭ сталь не требуют технического обслуживания или планового ремонта весь срок службы (гарантия производителя в зависимости от модели).
